Основна техническа спецификацияйони

Категория	Елемент		единица	Параметър
Размери	Размери (Д×Ш×В)		мм	16224×3000×4000
	Разстояние между осите		мм	1650+4300+1650+1650
	Следа (предна/задна)		мм	2590/2590/2590/2590/2590 (гума 385/95R25) 2560/2560/2560/2560/2560 (гума 445/95R25)
	Преден надвес/заден надвес		мм	2570/2085
	Предно разширение/задно разширение		мм	2319/0
Тегло	Максимално допустимо тегло		кг	54990
	Натоварване на ос	Ос 1	кг	9940
		Ос 2	кг	9950
		Ос 3	кг	11600
		Ос 4	кг	11800
		Ос 5	кг	11700
Мощност	Модел двигател			Надстройка	шаси	шаси
			--	WP7G300E473	YCK11430-60	WP10.5H460E 62
	Номинална мощност/скорост на въртене		kW/(r/min)	221/2200	316/1900	338/1900
	Макс. нетна мощност/скорост на въртене		kW/(r/min)		311/1900	333/1900
	Максимален въртящ момент/скорост		Nm/(об/мин)	1200/1400- 1600	2100/1100- 1500	2100/1000- 1400
Пътуване	Скорост на пътуване	Макс. скорост на пътуване	км/ч	80
		Мин. стабилна скорост на движение	км/ч	3
	Диаметър на струговане	Мин. диаметър на завиване	m	По-малко или равно на 23 (режим на завой)
		Мин. диаметър на завъртане при главата на стрелата	m	По-малко или равно на 28,4 (режим на завой)
	Минимален просвет		мм	270
	Ъгъл на подход		степен	19
	Ъгъл на отклонение		степен	16
	Спирачен път (начална скорост при 30 км/ч)		m	По-малко или равно на 10
	Макс. способност за оценка (%)		%	45
	Разход на гориво на 100 км		L	70
Шум	Ниво на външен шум при ускорение		dB(A)	По-малко или равно на 86
	Ниво на шум в седнало положение		dB(A)	По-малко или равно на 90

Категория	Елемент				единица	Параметър
Основен изпълнение	Максимална номинална товароподемност				t	220
	Минимален номинален работен радиус				m	3
	Радиус на завъртане при опашката на грамофона		На противотежест		мм	5250
			На спомагателна лебедка		мм	4993
	Максимален момент на натоварване		Основен бум		kN.m	6586
			Напълно удължена стрела		kN.m	2555
			Напълно удължена стрела + стрела		kN.m	988
	Обхват на аутригера		Надлъжно		m	7.7
			Странично		m	8.3
	Височина на повдигане		Основен бум		m	14.8
			Напълно удължена стрела		m	83.4
			Напълно удължена стрела + стрела		m	115
	Дължина на стрелата		Основен бум		m	14.8
			Напълно удължена стрела		m	88
			Напълно удължена стрела + стрела		m	118.1
	Ъгъл на изместване на стрелата				степен	0, 20, 40
Работещ скорост	Време е за вдигане на бум				s	По-малко или равно на 65
	Време е за пълно удължаване на стрелата				s	По-малко или равно на 960
	Макс. скорост на завъртане				об/мин	По-голямо или равно на 1,5
	Време за удължаване/прибиране на конзолите	Изнесена греда (удължаване / прибиране от едната страна)		Прибиране	s	По-малко или равно на 40
				Удължаване	s	По-малко или равно на 40
		Аутригер крик		Прибиране	s	По-малко или равно на 60
				Удължаване	s	По-малко или равно на 90
	Скорост на повдигане (един ред, 4-ти слой, разтоварен)	Основна система на лебедката			м/мин	По-голямо или равно на 130
		Помощна лебедка			м/мин	По-голямо или равно на 130
Шум	Ниво на външен шум				dB(A)	По-малко или равно на 111
	Ниво на шум в седнало положение				dB(A)	По-малко или равно на 85

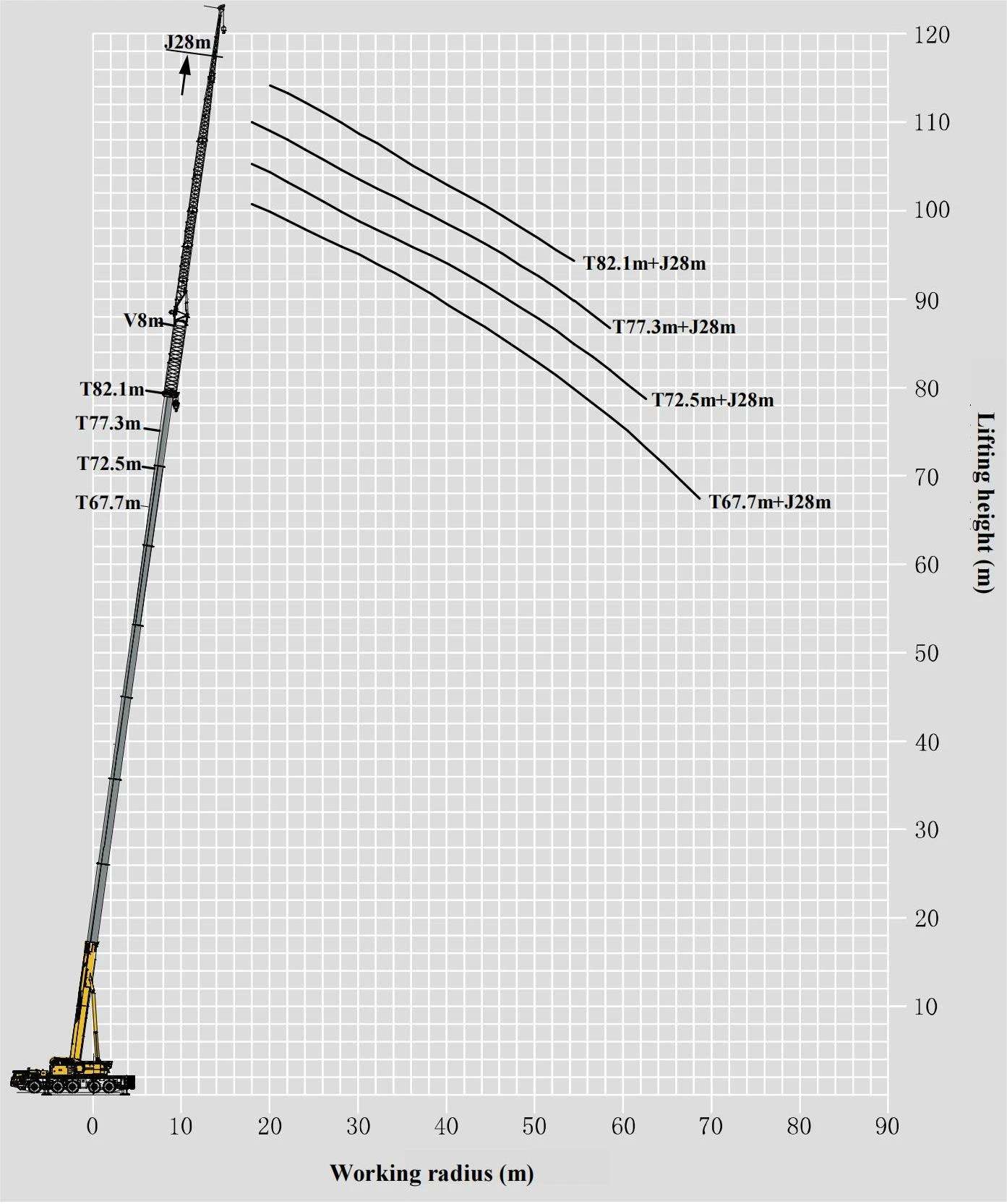

Диаграма на работния диапазон Удължител на стрелата

XCA220L82Technical Specifications34

Размери

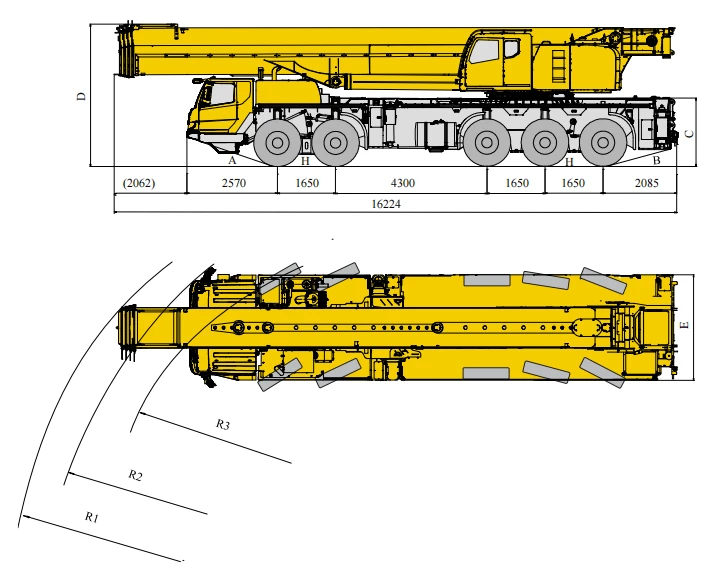

60 t Конфигурация product-712-569

	A (степен)	B (степен)	C (мм)	D (мм)	E (mm)	H (мм)	R1 (мм)	R2 (мм)	R3 (мм)
385/95R25 (по избор)	19	16	1905	4000	3000	270	14900	13200	11500
445/95R25	20	15	1955	4000	3000	320	14900	13200	11500

Комбинации от стрела/стрела

product-126-510 product-137-636 product-151-743

Бум	Джиб	Удължение на стрелата
T:14.8~88 m	T:67.7~82.1 m J:12~28 m	T:67.7~82.1 m V: 8 m J: 28 m

Бележки

1.	Това ръководство е само за справка и цялата информация е само за илюстрация. Не трябва да се разчита на него за работа с крана. За правилни инструкции за експлоатация на крана, моля, вижте ръководството за експлоатация и ръководството за номинален товар на повдигане.
2.	Стойностите на товароносимостта в таблиците са посочени, които са максималният общ товароносимост на крана върху стабилна и равна повърхност при текущата дължина и радиус на стрелата, включително теглото на куките и такелажа. Теглото на горните устройства трябва да се извади по време на повдигане.
3.	Работният радиус е хоризонталното разстояние на центъра на тежестта на товара от оста на въртене на надстройката на крана, измерено на земята.
4.	Спазвайте ограничението на ъгъла на стрелата. Никога не работете с крана с ъгъл на стрелата над препоръчителната граница, дори ако не се носи товар.
5.	Операция по повдигане е допустима само когато силата на вятъра е под степен 5 (моментна скорост на вятъра от 14,1 m/s, налягане на вятъра 125N/㎡).
